PAUT和TFM成像核心操作步骤的简介

---谢映奎

相控阵PAUT采用的是相位的延时，对阵元的延时激发和对接收信号的延时处理，并进行叠加；而TFM采用的是每个阵元单独激发，所有阵元都接收回波信号，得到成像区域ROI中一个像素点处的A扫信号数据矩阵（以FMC全矩阵数据采集为例，例如，采用64阵元的探头，将得到64×64个A扫信号），将得到，然后对该数据矩阵进行叠加，得到ROI区域中的像素点，当完成该像素点之后，再对下一像素点进行处理，直到遍历完ROI中所有的像素点为止。下图显示了PAUT和TFM的核心设置步骤：

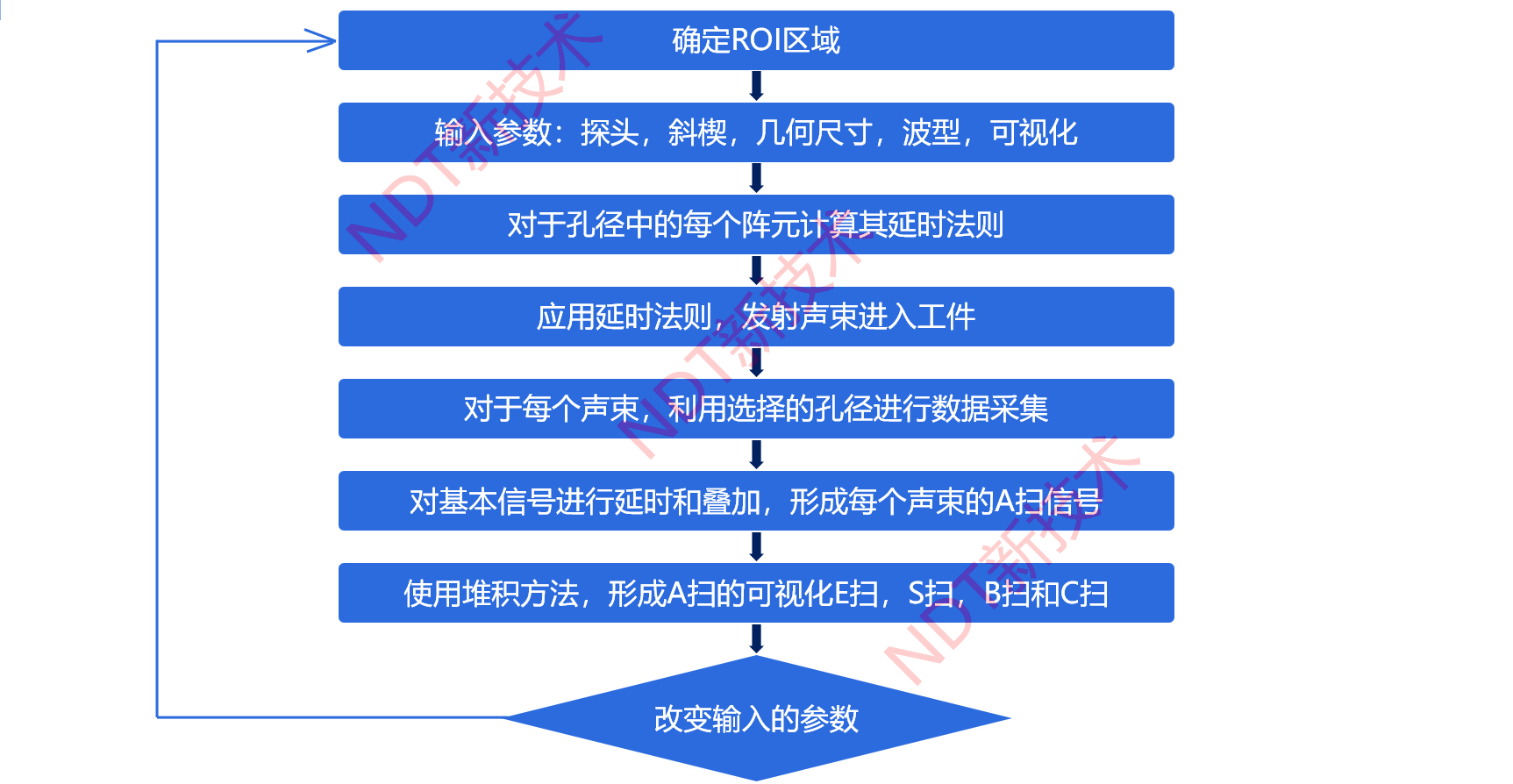

图 1 PAUT成像的核心操作

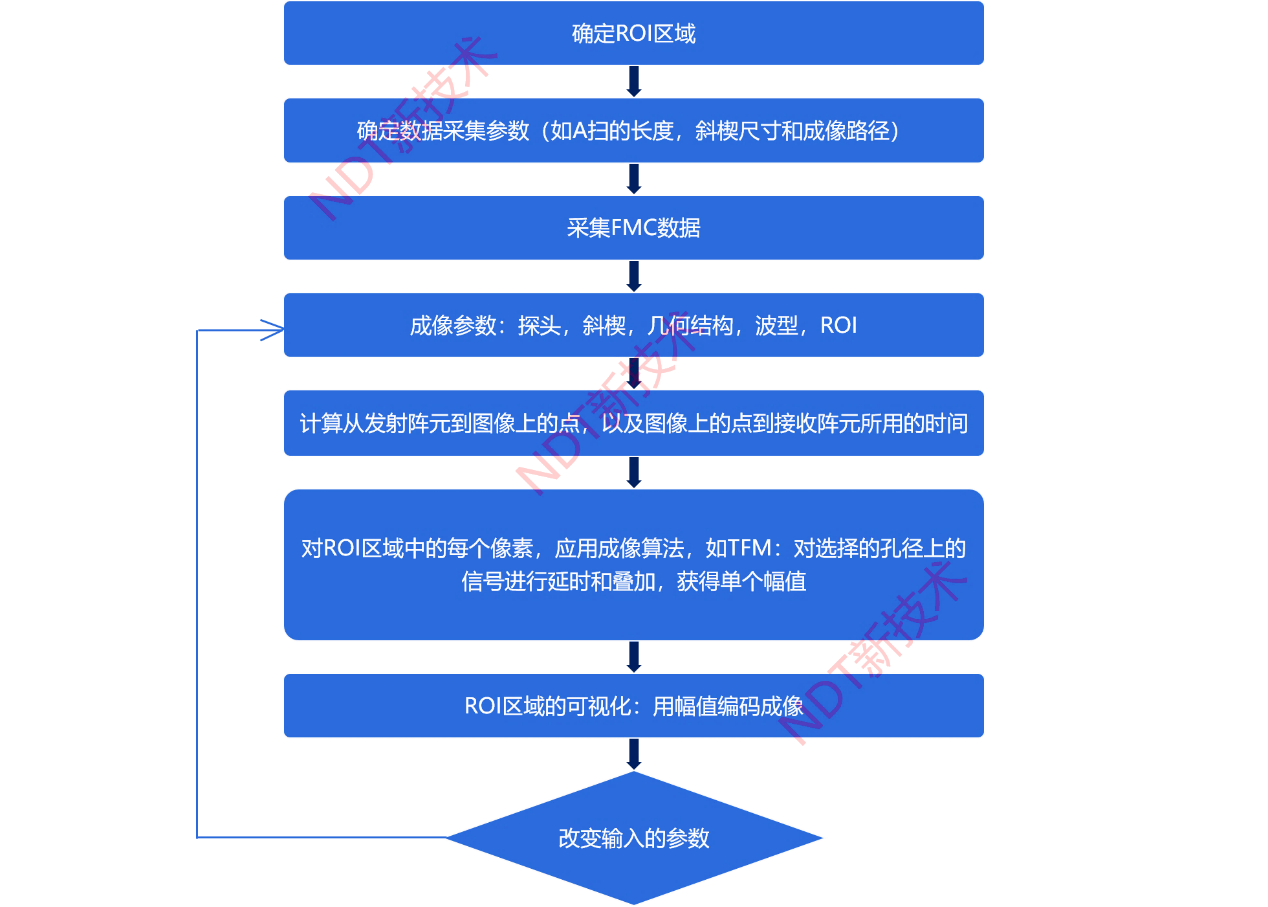

图 2 TFM成像的核心操作

其中，ROI为成像区域，或也可以理解成检测区域。
